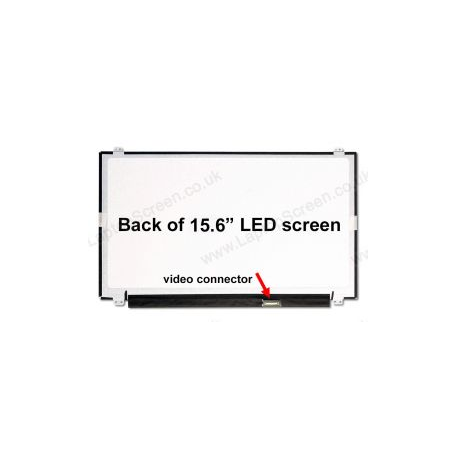

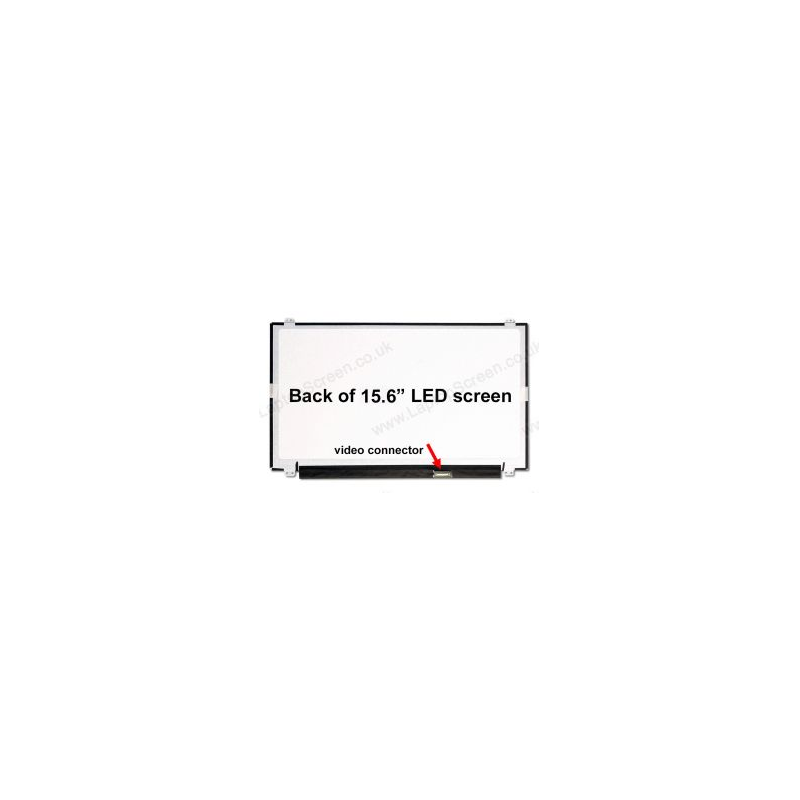

LED LATITUDE P60F001 Laptop Screens ال ای دی لپ تاپ دل

آکبند به همراه گارانتی و مهلت تست با کیفیت تضمینی
24858
موجود
21,600,000 Rial

حمل و ارسال
حمل و ارسال
تمام استان های کشور
ضمانت اصل بودن
ضمانت اصل بودن
ضمانت اصل بودن تمامی محصولات
7 روزضمانت تعویض
7 روزضمانت تعویض
ضمانت تعویض در صورت معیوب بودن
  1. ال ای دی لپ تاپ دل/ ال سی دی لپ تاپ

COMPATIBILITYLATITUDE P50F001
SIZE15.6-inch WideScreen
RESOLUTIONHD (1366x768)
BACKLIGHTLED
FINISHGlossy
REPLACEMENT PART TYPELCD Screen Only
MOUNTINGSTop and Bottom Brackets
CONNECTOR30 pin video connector
CONDITIONBrand New

مدل های سازگار با این مدل لپ تاپ
ایسر اسپایر وی Acer Aspire V5-573Gایسر اسپایر وی Acer Aspire V5-573ایسر اسپایر وی Acer Aspire V5-572G
ایسر اسپایر وی Acer Aspire V5-571ایسر اسپایر وی Acer Aspire V5-561ایسر اسپایر وی Acer Aspire V5-552pg
ایسر اسپایر اف Acer Aspire F5-571ایسر اسپایر وی Acer Aspire V3-532ایسر اسپایر وی Acer Aspire V5-572
ایسر اسپایر ای Acer Aspire E1-572Gایسر اسپایر ای Acer Aspire E1-572pایسر اسپایر ای Acer Aspire E1-570G
اچ پی پروبووک HP Probook 455 G2

پارت نامبر های مرتبط با این مدل لپ تاپ :

جهت حصول اطمینان از انتخاب درست کالا, حتما کالای خود را با عکس محصول مطابقت دهید و یا از طریق شماره پشتیبانی سایت درخواست خود را مطرح نمایید.

NT156WHM-N22 V5.0

NT156WHM-N12 V8.0

NT156WHM-N12 V5.0

NT156WHM-N32 V8.2

NT156WHM-N32 V8.1

NT156WHM-N32 V8.0

NT156WHM-N42 V8.2

NT156WHM-N42 V8.1

NT156WHM-N42 V8.0

NT156WHM-N45 V8.2

NT156WHM-N45 V8.1

NT156WHM-N45 V8.0

N156BGA-EA2 REV.C3

N156BGA-EA2 REV.C1

N156BGA-EA2 REV.B1

N156BGA-EA3 REV.C2

N156BGA-EA3 REV.C1

N156BGA-EA3 REV.B1

N156BGE-E31 REV.C1

N156BGA-EA3 REV.C4

N156BGA-EA3 REV.C3

N156BGE-E41 REV.B1

N156BGE-E32 REV.C2

N156BGE-E32 REV.C1

N156BGE-E42 REV.C1

N156BGE-E41 REV.C2

N156BGE-E41 REV.C1

N156BGE-EA1 REV.C1

N156BGE-E42 REV.C3

N156BGE-E42 REV.C2

N156BGE-EA2 REV.B1

N156BGE-EA1 REV.C3

N156BGE-EA1 REV.C2

N156BGE-EB1 REV.A1

N156BGE-EA2 REV.C3

N156BGE-EA2 REV.C1

LP156WHB TP C1

N156BGE-EB1 REV.C2

N156BGE-EB1 REV.C1

NT156WHM-N42

N156BGE-E41 Rev C2

NT156WHM-N32

NT156WHM-N12

LP156WHB TP A1

LTN156AT37

LP156WHB TP GA

LP156WHB TP A2

N156BGA-EB2 C1

LP156WHB TP H1

LP156WHB TP B1

LP156WHB TP D1

LP156WHU TP D1

LP156WHV TP B1

LP156WHB TP C2

LTN156AT33-401

LP156WHB TP L1

LP156WHP TP GB

B156XTN0305

B156XTN0401

N156BGA-EA2

LP156WHP TB K1

LTN156WHM-N22

LP156WHU TP TH

NT156WHM-N12 V8.0

NT156WHM-N12 V5.0

LP156WHB TP GD

NT156WHM-N32 V8.1

NT156WHM-N32 V8.0

NT156WHM-N22 V5.0

NT156WHM-N42 V8.1

NT156WHM-N42 V8.0

NT156WHM-N32 V8.2

NT156WHM-N45 V8.1

NT156WHM-N45 V8.0

NT156WHM-N42 V8.2

N156BGE-EA2

N156BGA-EB2

NT156WHM-N45 V8.2

N156BGE-E31

N156BGE-E41

N156BGE-EB2

B156XTN04.0

B156XW04 V8

N156BGE-E32

LP156WHU-TP B1

LP156WHU-TP A1

B156XTN03.5

LP156WHU-TP D2

LP156WHU-TP D1

LP156WHU-TP BH

LP156WHU-TP G1

LP156WHU-TP F1

LP156WHU-TP E1

LP156WHB-TP A1

LP156WHU-TP H1

LP156WHU-TP G2

LP156WHB-TP B2

LP156WHB-TP B1

LP156WHB-TP A2

LP156WHB-TP D1

LP156WHB-TP C2

LP156WHB-TP C1

LP156WHB-TP F1

LP156WHB-TP E1

LP156WHB-TP D3

LP156WHB-TP GA

LP156WHB-TP G1

LP156WHB-TP D2

LP156WHB-TP H1

LP156WHB-TP GD

LP156WHB-TP GB

LTN156AT39

LP156WHB-TP L1

LP156WHB-TP K1

آموزش  تعویض ال سی دی لپ تاپ :نحوه چگونگی تعویض ال سی دی لپ تاپ:

اول لپ تاپ را خاموش کرده و از منبع برق جدا کنید تا از هرگونه شوک الکتریکی جلوگیری شود. بعد از انجام اینکار به منظور تعویض lcd و led لپ تاپ محل برچسبهایی که پیچ های نگهدارنده نمایشگر را پوشانده اند پیدا کنید. آنها معمولا در قسمت پایین و در نزدیکی لولا ها قرار دارند.قبل از باز کردن ال سی دی لپ تاپ منبع برق را جدا کنید(شارژ لپ تاپ و باطری لپ تاپ)



==================================================

با دقت برچسب ها و پیچ ها را باز کنید

می توان از یک سوزن برای برداشتن برچسب ها بدون آسیب رساندن به آنها استفاده کنید زیرا بعد از پروسه تعویض ال سی دی لپ تاپ به آنها نیاز خواهید داشت. پس بعد از جداسازی آنها را در یک قسمت امن قرار دهید تا بعد از تعویض نمایشگر لپ تاپ خود مجددا از آنها استفاده کنید. حالا پیچ ها قابل رویت هستند آنها را با دقت باز کنید و در مکانی امن قرار دهید تا گم نشوند.

==================================================

حاشیه ها را جدا کنید

حالا زمان آن رسیده که حاشیه ها را جدا کنید. هنگام جدا سازی حاشیه ها بسیار با دقت و ظرافت عمل کنید زیرا پس از تعویض ال سی لپ تاپ باید مجددا آن را سر جای خود قرار دهید و حالا باید با چاقو یا یک جسم تخت بتوانید بین حاشیه و بدنه اهرم ایجاد کرده و آن را جدا کنید. ممکن است برای انجام  این مرحله کمی صبر و حوصله بیشتری به خرج بدهید و همچنین به یاد داشته باشید که حین انجام این کار ممکن است صداهایی شبیه به صدای در رفتن قطعات پلاستیکی بشنوید که کاملا عادی می باشد. این ها صدای باز شدن ضامن های پلاستیکی است که نمایشگر را به بدنه نگه میدارند. اگر در آزاد کردن قسمت پایین نزدیک لولا ها مشکل دارید دوباره پیچ ها را چک کنید. در نظر داشته باشید که لازم است این کار توسط متخصصین و تعمیرکاران حرفه ای لپ تاپ انجام شود.

==================================================

زمان جدا کردن ال سی دی لپ تاپ رسیده

یکی از قسمت های سخت آموزش تعویض ال سی دی لپ تاپ جدا کردن آن می باشد. ابتدا مطمئن شوید که حاشیه ها کاملا جدا شده و شما دسترسی کامل به نمایشگر دارید. نمایشگر به یک فریم فلزی متصل شده که باید از قسمت چپ و راست آن را جدا کنید. دو پیچ دیگر نیز در گوشه های بالا قرار دارد آنها را نیز باز کرده و نمایشگر را کمی از فریم فلزی بلند کنید. احتمالا چند پیچ دیگر را که نمایشگر را به فریم متصل کرده اند پیدا خواهید کرد، آنها را هم باز کنید. در بعضی دستگاهها به جای این پیچ ها از نوار چسب قوی استفاده شده که باید آن را باز کنید.



==================================================

کانکتورها را جدا کنید

بعد از جدا کردن اتصالات در آموزش تعویض ال سی دی لپ تاپ خود باید کابل اتصال صفحه نمایش به بورد دستگاه را پیدا کنید و با با دقت و ظرافت بسیار پین های قفل کننده آن را باز کرده و کابل را جدا کنید , دقت داشته باشید که درصورت آسیب دیدن کابل یا سوکت نیاز به تعمیرات تخصصی پیدا خواهید کرد. حالا زمان جدا کردن کابل از نمایشگر رسیده , معمولا این کابل به قسمت پایین نمایشگر متصل شده و احتمالا با چسب مایع و چند چسب نواری به نمایشگر چسبانده شده که در این مرحله باید آنها را با دقت و حوصله جدا کنید.

==================================================

زمان تعویض صفحه نمایشگر لپ تاپ رسیده

حالا که نمایشگر قبلی را جدا کردید بالاخره نوبت به تعویض ال سی دی لپ تاپ رسیده ، نمایشگر جدید را رو به زمین و داخل فریم گذاشته و کاملا جا بیاندازید و حالا کانکتور ویدئویی را متصل کرده , پیچ ها را به همان ترتیب قبل بسته و نمایشگر را به کمک چسب مایع یا نواری دقیقا در موقعیت نمایشگر قبلی تنظیم کنید.

==================================================

حاشیه ها را نصب کنید

به عنوان آخرین مرحله آموزش تعویض ال سی دی لپ تاپ حالا که نمایشگر را به با کمک پیچ و چسب ها همانطور که قبلا باز کرده بودید مجددا در جای خود قرار دادید حالا نوبت به بستن مجدد حاشیه نمایشگر می باشد. حالا با دقت حاشیه روی نمایشگر قرار داده و اطراف آن را کمی فشار داده تا صدای جا افتادن ضامن های پلاستیکی را بشنوید در این حالت هیچ شکاف بازی را نباید اطراف صفحه نمایش رویت کنید, پیچ های حاشیه را بسته و برچسب هایی که جدا کرده بودید را روی آن ها قرار دهید.

==================================================

سیستم را روشن کنید

به آخرین مرحله آموزش تعویض ال سی دی لپ تاپ رسیدیم. حالا زمان روشن کردن سیستم فرا رسیده ، باتری را در دستگاه قرار داده یا آن را به منبع برق متصل کنید و دستگاه را روشن کنید ، اگر همچنان تصویری دریافت نمی کنید باید به مراحل قبل برگردید و همه اتصالات را مجددا بررسی کنید و اگر تصویر دلخواه تان را رویت می کنید یعنی عملیات تعویض ال سی دی لپ تاپ را با موفقیت انجام داده اید !

* توجه: هنگام جدا کردن ال ای دی مراقب فلت دستگاه باشید. ممکن است با کمی بی احتیاطی فلت دستگاه کشیده شود و آسیب ببیند. توصیه میشود این کار را با دقت انجام دهید.

* توجه: هنگام جا زدن سوکت فلت و بستن قاب دور ال سی دی، چک کنید که کابل فلت در جای خود قرار گرفته باشد، بین قاب ها یا لولای دستگاه نمانده باشد و دچار له شدگی و قطعی نشود.
