LED LATITUDE E5530 Laptop Screens ال ای دی لپ تاپ دل

آکبند به همراه گارانتی و مهلت تست با کیفیت تضمینی
24869
موجود
18,000,000 Rial

حمل و ارسال
حمل و ارسال
تمام استان های کشور
ضمانت اصل بودن
ضمانت اصل بودن
ضمانت اصل بودن تمامی محصولات
7 روزضمانت تعویض
7 روزضمانت تعویض
ضمانت تعویض در صورت معیوب بودن
COMPATIBILITYLATITUDE E5530
SIZE15.6-inch WideScreen
RESOLUTIONHD (1366x768)
BACKLIGHTLED
FINISHGlossy
REPLACEMENT PART TYPELCD Screen Only

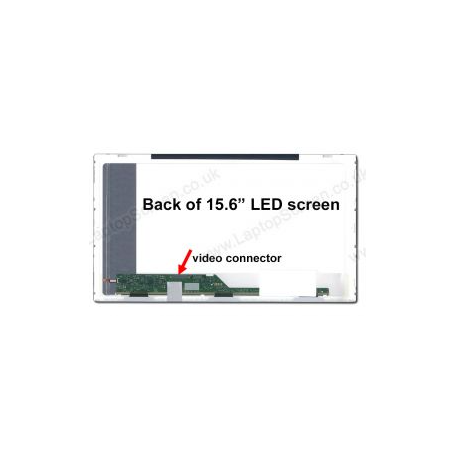

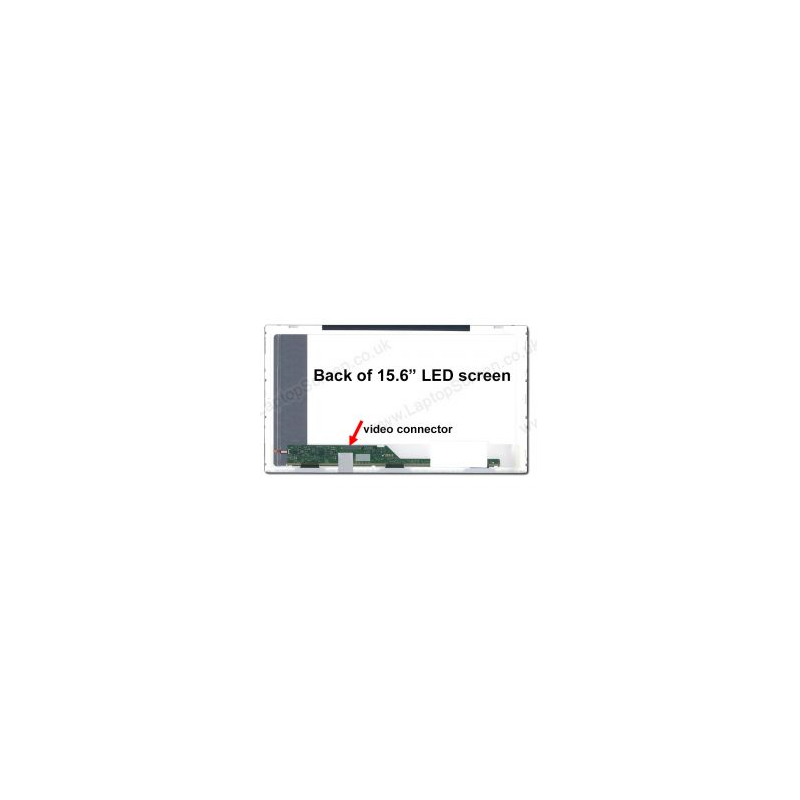

CONNECTOR40 pin video connector
CONDITIONBrand New

پارت نامبرهای متناسب با این مدل لپ مانیتورلپ تاپ

part number

N156B6LTN156AT24LTN156AT03
LP156WH2 F156XTN02LTN156AT28
LTN156AT24N156BGEB156XW02
B156XTK01.B156XTT01.3B156XW01
LTN156AT05N156B6 L0B C3LP156WH4


صفحه نمایش سازگار با لپ تاپ

DELL INSPIRON N5050DELL INSPIRON 15R
DELL INSPIRON 15R N5510  DELL INSPIRON 15R 5520
DELL INSPIRON 5525DELL INSPIRON 15R M5050
DELL INSPIRON N5220DELL INSPIRON N1550
DELL INSPIRON 1554DELL INSPIRON 1550
DELL INSPIRON 1565DELL INSPIRON 1556
DELL INSPIRON P08FDELL INSPIRON 1545
DELL INSPIRON M3050DELL INSPIRON M511R
DELL INSPIRON M501RDELL INSPIRON M151R
DELL INSPIRON M5030DELL INSPIRON M5010
DELL VOSTRO 2550DELL VOSTRO 1015
DELL VOSTRO 1550DELL VOSTRO 3550
DELL VOSTRO 2510DELL VOSTRO 1540
DELL VOSTRO 15 3000HDDELL VOSTRO 3560
DELL VOSTRO 3500DELL VOSTRO 3550
LENOVO IDEAPAD Z580LENOVO IDEAPAD B590
LENOVO IDEAPAD G570LENOVO IDEAPAD G580
LENOVO ESSENTIAL B550LENOVO IDEAPAD B570
LENOVO IDEAPAD B580LENOVO THINKPAD T510
LENOVO IDEAPAD V570LENOVO IDEAPAD B585
LENOVO THINKPAD EDGE E545LENOVO IDEAPAD G560
 LENOVO IDEAPAD G510LENOVO IDEAPAD G500
LENOVO IDEAPAD B590LENOVO IDEAPAD B575
 ASUS N52 40 PIN HD ASUS N53 40 PIN HD
 ASUS G53 40 PIN HD ASUS N51 40 PIN HD
ASUS X54ASUS K53
ASUS X552CASUS K54
ASUS A54ASUS K52
ASUS K55ASUS K50
ASUS F52ASUS A55
ASUS F552ASUS F55
ASUS F551ASUS F553
ACER ASPIRE 5750ACER TRAVELMATE 5760
ACER ASPIRE 9650ACER TRAVELMATE P253
ACER ASPIRE 5755ACER ASPIRE 5742
ACER ASPIRE E1-531ACER ASPIRE 5740
ACER TRAVELMATE 3590ACER TRAVELMATE 5542
ACER ASPIRE 5738ACER ASPIRE E1-571
FUJITSU LIFEBOOK AH530GFXFUJITSU LIFEBOOK A550
FUJITSU LIFEBOOK AH52FUJITSU LIFEBOOK E752
FUJITSU LIFEBOOK AH530 HDFUJITSU LIFEBOOK A531
FUJITSU LIFEBOOK AH512FUJITSU LIFEBOOK A512
HP PROBOOK 4540SFUJITSU LIFEBOOK AH700
HP PAVULION DV6 7000LCD SONY
HP PAVULION G6 2000TOSHIBA SATELLITE L655
HP PRESARIO CQ62TOSHIBA SATELLITE C55
MSI MEGABOOK CX605MSI MEGABOOK CX61
MSI MEGABOOK CX620MXMSI MEGABOOK CX620
MSI MEGABOOK CR6103MSI MEGABOOK CX620
MSI MEGABOOK CR630MSI MEGABOOK CR620
MSI MEGABOOK CR650MSI MEGABOOK CR640
MSI MEGABOOK MS1684MSI MEGABOOK MS16G1

قطعات لپ تاپ

آموزش  تعویض ال سی دی لپ تاپ :نحوه چگونگی تعویض ال سی دی لپ تاپ:

اول لپ تاپ را خاموش کرده و از منبع برق جدا کنید تا از هرگونه شوک الکتریکی جلوگیری شود. بعد از انجام اینکار به منظور تعویض lcd و led لپ تاپ محل برچسبهایی که پیچ های نگهدارنده نمایشگر را پوشانده اند پیدا کنید. آنها معمولا در قسمت پایین و در نزدیکی لولا ها قرار دارند.قبل از باز کردن ال سی دی لپ تاپ منبع برق را جدا کنید(شارژ لپ تاپ و باطری لپ تاپ)



==================================================

با دقت برچسب ها و پیچ ها را باز کنید

می توان از یک سوزن برای برداشتن برچسب ها بدون آسیب رساندن به آنها استفاده کنید زیرا بعد از پروسه تعویض ال سی دی لپ تاپ به آنها نیاز خواهید داشت. پس بعد از جداسازی آنها را در یک قسمت امن قرار دهید تا بعد از تعویض نمایشگر لپ تاپ خود مجددا از آنها استفاده کنید. حالا پیچ ها قابل رویت هستند آنها را با دقت باز کنید و در مکانی امن قرار دهید تا گم نشوند.

==================================================

حاشیه ها را جدا کنید

حالا زمان آن رسیده که حاشیه ها را جدا کنید. هنگام جدا سازی حاشیه ها بسیار با دقت و ظرافت عمل کنید زیرا پس از تعویض ال سی لپ تاپ باید مجددا آن را سر جای خود قرار دهید و حالا باید با چاقو یا یک جسم تخت بتوانید بین حاشیه و بدنه اهرم ایجاد کرده و آن را جدا کنید. ممکن است برای انجام  این مرحله کمی صبر و حوصله بیشتری به خرج بدهید و همچنین به یاد داشته باشید که حین انجام این کار ممکن است صداهایی شبیه به صدای در رفتن قطعات پلاستیکی بشنوید که کاملا عادی می باشد. این ها صدای باز شدن ضامن های پلاستیکی است که نمایشگر را به بدنه نگه میدارند. اگر در آزاد کردن قسمت پایین نزدیک لولا ها مشکل دارید دوباره پیچ ها را چک کنید. در نظر داشته باشید که لازم است این کار توسط متخصصین و تعمیرکاران حرفه ای لپ تاپ انجام شود.

==================================================

زمان جدا کردن ال سی دی لپ تاپ رسیده

یکی از قسمت های سخت آموزش تعویض ال سی دی لپ تاپ جدا کردن آن می باشد. ابتدا مطمئن شوید که حاشیه ها کاملا جدا شده و شما دسترسی کامل به نمایشگر دارید. نمایشگر به یک فریم فلزی متصل شده که باید از قسمت چپ و راست آن را جدا کنید. دو پیچ دیگر نیز در گوشه های بالا قرار دارد آنها را نیز باز کرده و نمایشگر را کمی از فریم فلزی بلند کنید. احتمالا چند پیچ دیگر را که نمایشگر را به فریم متصل کرده اند پیدا خواهید کرد، آنها را هم باز کنید. در بعضی دستگاهها به جای این پیچ ها از نوار چسب قوی استفاده شده که باید آن را باز کنید.



==================================================

کانکتورها را جدا کنید

بعد از جدا کردن اتصالات در آموزش تعویض ال سی دی لپ تاپ خود باید کابل اتصال صفحه نمایش به بورد دستگاه را پیدا کنید و با با دقت و ظرافت بسیار پین های قفل کننده آن را باز کرده و کابل را جدا کنید , دقت داشته باشید که درصورت آسیب دیدن کابل یا سوکت نیاز به تعمیرات تخصصی پیدا خواهید کرد. حالا زمان جدا کردن کابل از نمایشگر رسیده , معمولا این کابل به قسمت پایین نمایشگر متصل شده و احتمالا با چسب مایع و چند چسب نواری به نمایشگر چسبانده شده که در این مرحله باید آنها را با دقت و حوصله جدا کنید.

==================================================

زمان تعویض صفحه نمایشگر لپ تاپ رسیده

حالا که نمایشگر قبلی را جدا کردید بالاخره نوبت به تعویض ال سی دی لپ تاپ رسیده ، نمایشگر جدید را رو به زمین و داخل فریم گذاشته و کاملا جا بیاندازید و حالا کانکتور ویدئویی را متصل کرده , پیچ ها را به همان ترتیب قبل بسته و نمایشگر را به کمک چسب مایع یا نواری دقیقا در موقعیت نمایشگر قبلی تنظیم کنید.

==================================================

حاشیه ها را نصب کنید

به عنوان آخرین مرحله آموزش تعویض ال سی دی لپ تاپ حالا که نمایشگر را به با کمک پیچ و چسب ها همانطور که قبلا باز کرده بودید مجددا در جای خود قرار دادید حالا نوبت به بستن مجدد حاشیه نمایشگر می باشد. حالا با دقت حاشیه روی نمایشگر قرار داده و اطراف آن را کمی فشار داده تا صدای جا افتادن ضامن های پلاستیکی را بشنوید در این حالت هیچ شکاف بازی را نباید اطراف صفحه نمایش رویت کنید, پیچ های حاشیه را بسته و برچسب هایی که جدا کرده بودید را روی آن ها قرار دهید.

==================================================

سیستم را روشن کنید

به آخرین مرحله آموزش تعویض ال سی دی لپ تاپ رسیدیم. حالا زمان روشن کردن سیستم فرا رسیده ، باتری را در دستگاه قرار داده یا آن را به منبع برق متصل کنید و دستگاه را روشن کنید ، اگر همچنان تصویری دریافت نمی کنید باید به مراحل قبل برگردید و همه اتصالات را مجددا بررسی کنید و اگر تصویر دلخواه تان را رویت می کنید یعنی عملیات تعویض ال سی دی لپ تاپ را با موفقیت انجام داده اید !

* توجه: هنگام جدا کردن ال ای دی مراقب فلت دستگاه باشید. ممکن است با کمی بی احتیاطی فلت دستگاه کشیده شود و آسیب ببیند. توصیه میشود این کار را با دقت انجام دهید.

* توجه: هنگام جا زدن سوکت فلت و بستن قاب دور ال سی دی، چک کنید که کابل فلت در جای خود قرار گرفته باشد، بین قاب ها یا لولای دستگاه نمانده باشد و دچار له شدگی و قطعی نشود.
